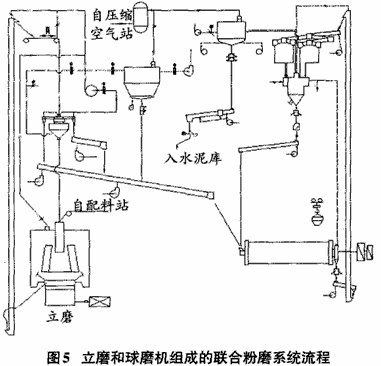

此系統主要由立磨、組合式選粉機、球磨機和O-Sepa選粉機組成，球磨機系統為閉路系統，流程如下圖所顯示。

主要的主機配置如下：


出立磨提升機 能力600t/h；裝機功率150kW。
組合式選粉機 規格JXF4100；成品量180~220t/h（s=180~220m²/kg）；選粉風量180000m³/h；裝機功率110kW。
立式球磨機機 JLMSI-24.3型；磨盤中徑2400mm；成品量180~220t/h（s=180~220m²/kg）；裝機功率2240kW。
循環風機 風量200000m³/h；進口壓力-3000Pa；裝機功率250kW。
水泥球磨機 球磨Φ4.8m×9.5m；系統能力：180t/h（PO42.5，S=370m²/kg）；裝機功率3550kW。
出球磨提升機 能力：750t/h；裝機功率185kW。
袋收塵器 立式球磨機放風用，處理風量40000m³/h；配套排風機風量40000m³/h，全壓-3800Pa，裝機功率75kW。
袋收塵器 O-Sepa選粉機，處理風量：260000m³/h。
尾排風機 風量260000m³/h；全壓-7000Pa；裝機功率800kW。

指標主機總裝功率7580kW；單位品產裝機功耗42.11kWh/t（只考慮主機裝機功率）

由上流程圖5可知，本系統中立式球磨機作為預粉磨設備，系統設有單獨放風系統。從球磨機抽出的氣體作為O-Sepa選粉機的一次風，二次風和三次風為環境空氣。此系統其特點是：流程相對復雜，設備投資與第4系統相當，但土建費用相對較少，因為立式球磨機可以露天布置；另外立式球磨機的維修量比輥壓機要少，所以運轉率要高些。
